チューブリアクター TRA-xxx（規格品）
Tube Reactor TRA-xxx
チューブリアクター TRA-xxx は、500℃・50MPaまでの高温高圧条件を実現する規格品のリアクターです。材質はハステロイ（500℃・50MPa）とSUS316（300℃・40MPa）、内容量は2.5／5／10／20mLの4種。専用の加熱装置はもちろん、汎用の電気オーブンや恒温槽でも利用できます。株式会社AKICOの規格品で、カスタマイズにも対応します。
- 500℃最高温度（ハステロイ）
- 50MPa最高圧力（ハステロイ）
- 4種内容量ラインナップ
概要

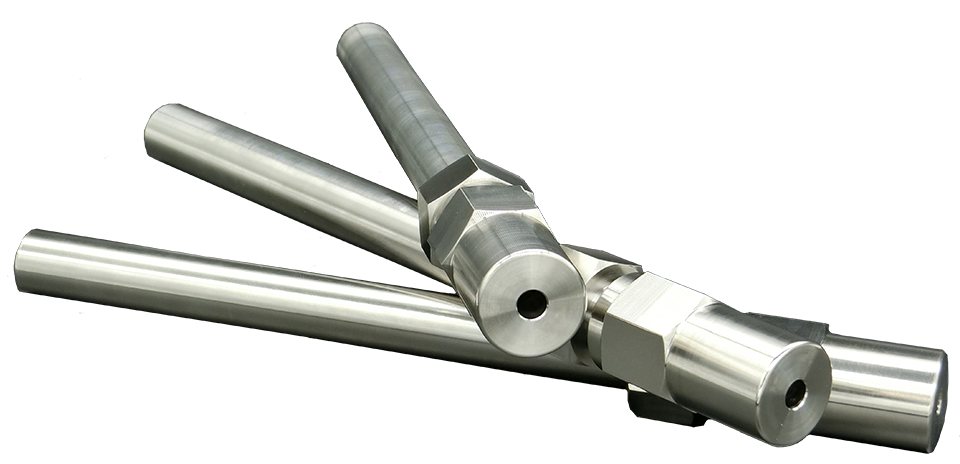

超臨界急冷用のリアクターです。片口タイプは高圧仕様の試験管としての使用が可能で、両口タイプは試験後の内部洗浄や固化物の取出しに便利です。ガスケットが不要なシール構造のため、メンテナンスにより長期間お使いいただけます。オプションとして温度センサー、圧力計付センサー、圧力センサー、洗浄ブラシを用意しています。
主な仕様
| 最高温度 | 500℃（ハステロイ）／300℃（SUS316） |
|---|---|
| 最高圧力 | 50MPa（ハステロイ）／40MPa（SUS316） |
| 内容量 | 2.5mL／5mL／10mL／20mL |
| 材質 | ハステロイ、SUS316 |
| シール | ガスケット不要のシール構造 |

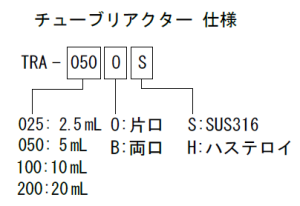

| タイプ | 片口タイプ（高圧仕様の試験管として使用可）／両口タイプ（洗浄・固化物取出しに便利） |
| オプション | 温度センサー、圧力計付センサー、圧力センサー、洗浄ブラシ |
| 材質 | 最高温度 | 最高圧力 |
|---|---|---|
| ハステロイ | 500℃ | 50MPa |
| SUS316 | 300℃ | 40MPa |
| 内容量 | 内径 × 長さ |
|---|---|
| 2.5 mL | φ6 × 90 mm |
| 5 mL | φ6 × 180 mm |
| 10 mL | φ9.5 × 147 mm |
| 20 mL | φ12 × 180 mm |
特長
- 超臨界水を超える領域の反応にも最適
- 急速加熱が可能
- 原料仕込みや生成物の回収が容易
- ガスケットが不要なシール構造
- 小型軽量設計
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
