高温・高圧化学装置の
チューブリアクター
Tube Reactor

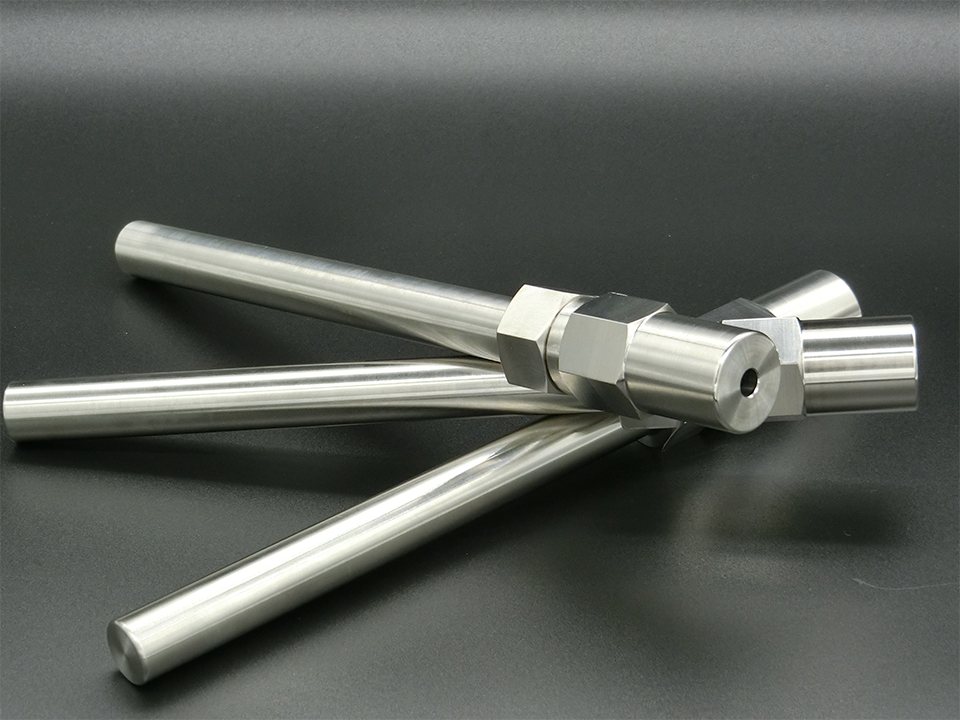

チューブリアクターは、ラボスケールで500℃・50MPaまでの高温高圧条件を実現する小型リアクターです。株式会社AKICOが東北大学 原子分子材料科学高等研究機構（WPI）阿尻雅文教授のノウハウ指導により開発・商品化しました。内容量は2.5／5／10／20mLの4種、接液材質はSUS316・ハステロイ・チタン合金から選べます。
- 500℃最高温度（ハステロイ）
- 50MPa最高圧力（ハステロイ）
- 約10分昇温時間
概要
亜臨界水はもとより、超臨界水を超える領域（374℃・22MPa以上）の反応にも最適です。急速加熱が可能で、概ね10分以内に昇温し、冷却によって反応時間を制御できます。小型軽量設計でハンドリング性がよく、原料仕込みや生成物の回収が容易です。専用の加熱装置はもちろん、汎用の電気オーブンや恒温槽でもご利用いただけます。ガスケットが不要なシール構造で、メンテナンスにより長期間お使いいただけます。フタの開閉が便利な冶具や、専用ブラシによる回転洗浄など、使いやすさにもこだわりました。
主な仕様
| 最高温度 | 500℃（ハステロイ）／300℃（SUS316） |
|---|---|
| 最高圧力 | 50MPa（ハステロイ）／40MPa（SUS316） |
| 内容量 | 2.5mL／5mL／10mL／20mL |
| 接液材質 | ハステロイ、SUS316、チタン合金 |
| シール | ガスケット不要のシール構造 |
| 加熱 | 専用ヒーターユニット（TRA-SHU／TRA-FHU）、汎用の電気オーブン・恒温槽でも使用可 |
| オプション | 温度センサー、圧力計付センサー、圧力センサー、洗浄ブラシ |
| 内容量 | 内径 × 長さ |
|---|---|
| 2.5 mL | φ6 × 90 mm |
| 5 mL | φ6 × 180 mm |
| 10 mL | φ9.5 × 147 mm |
| 20 mL | φ12 × 180 mm |
| 接液材質 | 耐食性 | コスト | 重量 |
|---|---|---|---|
| SUS316 | △ | ◎ | △ |
| ハステロイ | ◎ | △ | △ |
| チタン合金 | ○ | △ | ◎ |
特長
- 超臨界水を超える領域（374℃・22MPa以上）の反応にも使える
- 急速加熱が可能で、概ね10分以内に昇温できる
- 原料仕込みや生成物の回収が容易
- ガスケットが不要なシール構造
- 小型軽量設計でハンドリング性がよい
- 片口タイプは高圧仕様の試験管として使用できる
- 両口タイプは試験後の内部洗浄や固化物の取出しに便利
納入・実装例
チューブリアクターの実際の納入例です。いずれもお客様の実験条件に合わせた個別設計で製作しました。
本体の構造

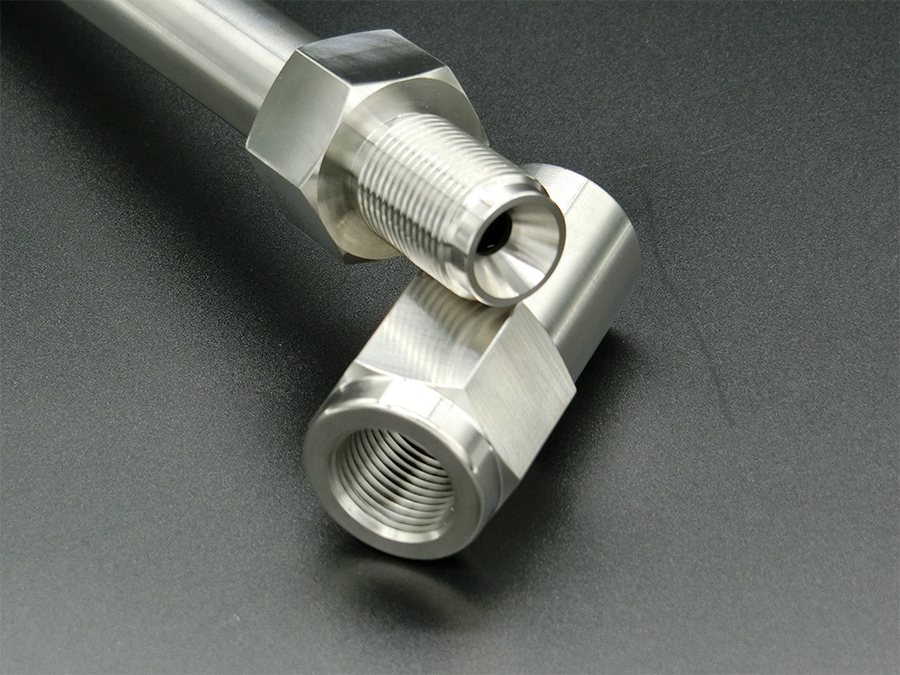

ガスケットを使わないシール構造で、片口タイプは高圧仕様の試験管として、両口タイプは試験後の内部洗浄や固化物の取出しに便利です。専用ブラシによる回転洗浄に対応します。

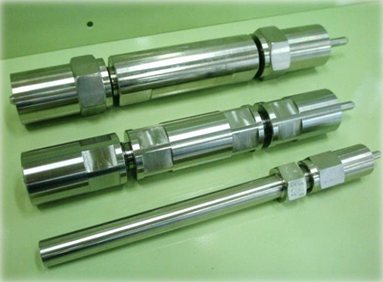

4種の内容量
2.5mL（φ6×90mm）、5mL（φ6×180mm）、10mL（φ9.5×147mm）、20mL（φ12×180mm）の4種を基本ラインナップとしています。目的の試料量に合わせて選択できます。
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
この装置について相談する
流体・温度・圧力・容量が未確定の段階でもご相談いただけます。AKICO は標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階から承っています。
メールボタンを押すと、チューブリアクターの設計範囲を書き添えた下書きが開きます。空欄は「未定」のままで構いません。
お電話でも承ります TEL 03-3735-8888（平日 9:00〜17:00） ／ info@akico.com
