高温・高圧化学装置の
可視窓付き高圧セル
High-Pressure Optical Cells

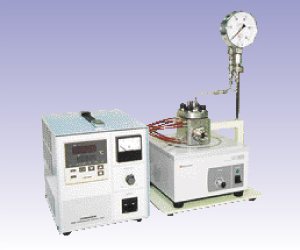

可視窓付き高圧セルは、高温高圧下の反応状況を窓ごしに観察・測定・撮影するための圧力容器です。株式会社AKICOは5mLから500mLまで、150℃型・250℃型を用意し、超臨界水（SCW）用としては設計圧力45MPa・設計温度400℃の実績もあります。相平衡測定・溶解度測定・晶析・反応の観察に使われます。
- 500mL最大容量
- 45MPa設計圧力（超臨界水用）
- 400℃設計温度（超臨界水用）
概要
AKICOは高温高圧化学装置の専門メーカーとして、長年にわたり可視窓付き高圧セルを製作してきました。現在は5mLから500mLまでの型式があり、実験目的に応じて最高使用温度150℃型・250℃型のタイプを選べます。温度条件によりガラス材質・ボディー材質・パッキング構造が異なります。超臨界水（SCW）用の可視窓付き高温高圧セルとして、設計圧力45MPa・設計温度400℃条件の実績も十分にあります。窓の形状は丸窓タイプで、通常は対面に各1個（計2個）設置します。ガラス材質は、ご希望の光学測定に最適なものを選べます（温度と圧力に条件があります）。
主な仕様
| 設計圧力 | 最大30MPa（標準）／45MPa（超臨界水用） |
|---|---|
| 設計温度 | 150℃型／250℃型（超臨界水用は400℃） |
| 容量 | 5mL〜500mL（小容量タイプは30〜50mL） |
| 窓の形状 | 丸窓タイプ。通常は対面に各1個（計2個） |
| ガラス材質 | 光学測定の目的に合わせて選択（温度・圧力に条件あり） |
| 構成機器 | 観察窓付高圧セル、撹拌システム（マグネチックスターラー）、ブルドン式圧力計、スプリング式安全弁、高圧セル用ヒーター、温度コントローラー、高圧バルブ、卓上型架台 |
特長
- 高温高圧中の反応状況を、観察・測定・撮影できる
- 相平衡測定・溶解度測定・晶析・反応などの実験観察に最適
- 小容量タイプ（5〜50mL）は光学測定装置に設置できる
- 撹拌装置は100mLから設置できる
- コンパクトな断熱機構を完備
- 可視窓付セル専用ヒーターを完備
- ボディー温度で精密に制御でき、セル内の温度をダイレクトに測定できる
- 上下・左右・角度調整型の専用架台も用意（オプション）
- 流体入口・出口・高圧バルブ等のノズルは打合せにより設計製作
納入・実装例
可視窓付き高圧セルの実際の納入例です。いずれもお客様の実験条件に合わせた個別設計で製作しました。

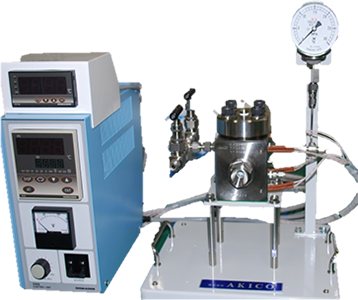

卓上型 可視窓付き高圧セル
ボルト閉めフタ方式の圧力容器で、卓上での使用を前提とした架台レイアウトです。コントローラ上部に内部温度計を備え、圧力計・安全弁・ストップ弁は一体にセッティングします。胴密着ヒータで加熱し、温度制御は卓上型コントローラで行います。内部の対流や反応度合を、高速度カメラの撮影やFT-IRの分析で観察できます。用途に応じてパイレックス強化・石英・サファイアガラスを選択します。20〜100mL程度の内容量で、内部観察を伴う水熱実験・ガス実験に最適です。
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
