高温・高圧化学装置の
スラリー供給装置
High-Pressure Slurry Pump

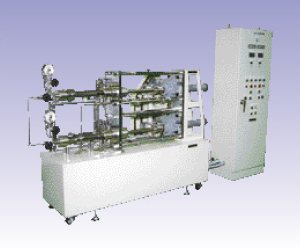

スラリー供給装置は、低濃度から高濃度までのスラリーを高温高圧の反応部（500℃・50MPa）へ、脈動なく定量供給する装置です。株式会社AKICOはピストン注入式で注入速度1〜10mL/min、最高供給圧力50MPa、材質SUS316の標準品4型式と、個別設計に対応します。循環撹拌によりスラリーの沈殿を防ぎながら一定濃度で送り込めます。
- 50MPa最高供給圧力
- 1〜10mL/min注入速度
- 4型式規格標準品
概要
高温高圧の反応系へスラリーを送り込む際、最大の課題は沈殿と脈動です。本装置はスラリー溶液混合タンクに沈殿防止用の循環ポンプを備え、撹拌を行いながら一定濃度のスラリーをピストン注入式で脈動なく定量供給します。ガラス製混合タンクによりスラリーの状態を外部から観察でき、精密デジタル注入容量計で注入量を管理します。圧力はデジタル圧力計とダイヤフラム圧力計の二重表示です。注入運転終了前には警報で知らせ、自動停止します。非常にコンパクトで持ち運びや移動が簡単です。
主な仕様
| 供給方式 | ピストン注入式 |
|---|---|
| 注入速度 | 1〜10 mL/min |
| 最高供給圧力 | 50MPa |
| 設計温度 | 50℃（注入器）／高温高圧反応部は500℃まで対応 |
| 使用材質 | SUS316 |
| 構成機器 | 高圧注入器本体、注入器駆動装置、スラリー溶液混合タンク、沈殿防止用循環ポンプ、デジタル式圧力計、ダイヤフラム式圧力計、精密デジタル注入容量計、安全弁、高圧フィルター、安全用リミットスイッチ、高圧配管・高圧バルブ、装置操作制御盤、キャスター付き架台・パネル |
| 型式 | 注入器容量 | 形式 | 設計圧力 | 設計温度 | 材質 |
|---|---|---|---|---|---|
| SP-300-500K | 300mL × 1 | シングル | 50MPa | 50℃ | SUS316 |
| SP-400-500K | 400mL × 1 | シングル | 50MPa | 50℃ | SUS316 |
| SP-300-2-500K | 300mL × 2 | 2連型 | 50MPa | 50℃ | SUS316 |
| SP-400-2-500K | 400mL × 2 | 2連型 | 50MPa | 50℃ | SUS316 |
特長
- 循環撹拌によりスラリーの沈殿を防止できる
- 精密注入容量計を設置している
- 注入容量が容易に調整できる
- 圧力はデジタル圧力計とダイヤフラム圧力計の二重表示
- スラリーの注入器への充填が簡単に行える
- ガラス製混合タンクによりスラリーの状態を外部から観察できる
- 注入装置の洗浄が簡単に行える
- 注入運転終了前には警報で知らせ、自動停止する
- 非常にコンパクトで操作性に優れる
- 持ち運びや移動が簡単
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
