高温・高圧化学装置の
超臨界流体溶解度測定装置
Supercritical Fluid Solubility Measurement System
超臨界流体溶解度測定装置は、超臨界状態における種々の溶媒・溶質の溶解度を測定する装置です。株式会社AKICOは圧力変化法を用い、最大50MPa・最大150℃の範囲でフルオーダー設計します。圧力一定または温度一定での溶解度を測定すると境界条件が明らかになり、超臨界CO2による抽出・分離のコントロールが可能になります。
- 50MPa設計圧力
- 150℃設計温度
概要
超臨界流体は多くの物質に対して極めて強い溶解・拡散特性を持ちますが、超臨界領域の中でも圧力・温度が変わると溶解度は変化します。この特性を利用し、種々の物質から目的の成分を分離するのが超臨界流体抽出／分離技術です。超臨界CO2での抽出は、抽出温度を室温付近で行えるため熱変性や分解の恐れがなく、製品に害を及ぼしません。近年ではこの技術によって工場プラントなどから出るオフガスを回収・貯蔵し、CO2の濃度問題を解決しようという研究・実証実験が始まっています。これらの技術の発展には溶解度測定装置が欠かせません。
主な仕様
| 型式 | 圧力変化法 |
|---|---|
| 設計圧力 | 最大50MPa |
| 設計温度 | 最大150℃ |
| 接ガス材質 | SUS304／SUS316、ハステロイ、その他 |
| 伝熱方式 | 空気加熱、温水加熱、密着ヒータ |
| 対流装置 | 撹拌機、循環ポンプ |
| 適用法規 | 高圧ガス保安法 |
納入・実装例

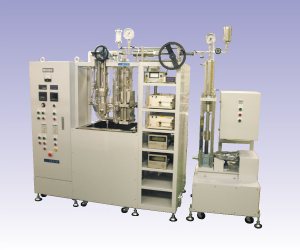

超臨界流体溶解度測定装置の実際の納入例です。いずれもお客様の実験条件に合わせた個別設計で製作しました。
装置のフロー

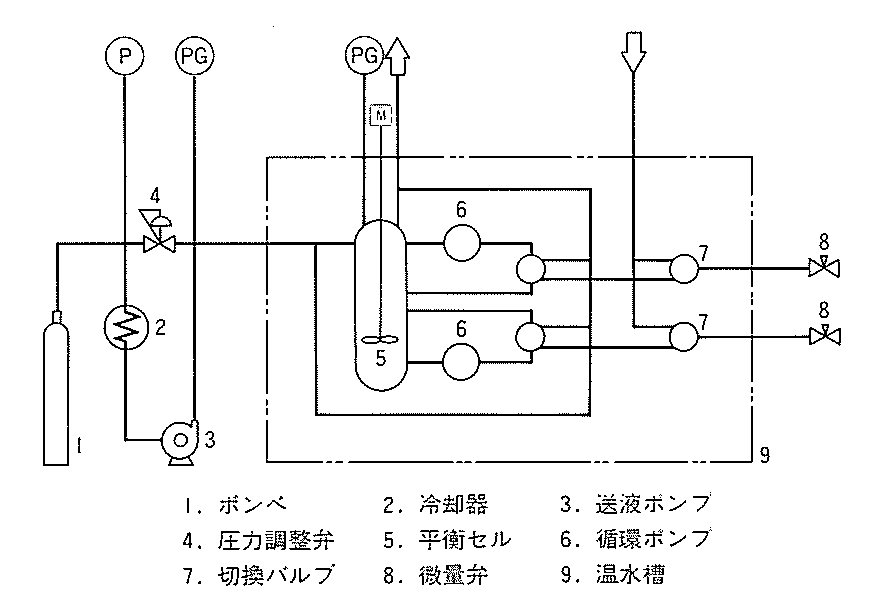

ポンプ、圧力調整弁、冷却器、平衡セル、循環ポンプ、送液ポンプ、切換バルブ、微量弁、温水槽で構成します。圧力一定または温度一定で溶解度を測定し、その境界条件を明らかにします。
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
この装置について相談する
流体・温度・圧力・容量が未確定の段階でもご相談いただけます。AKICO は標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階から承っています。
メールボタンを押すと、超臨界流体溶解度測定装置の設計範囲を書き添えた下書きが開きます。空欄は「未定」のままで構いません。
お電話でも承ります TEL 03-3735-8888（平日 9:00〜17:00） ／ info@akico.com
