可視窓付き高圧セル MAC-75W・100W
Mini Autoclave Series MAC-75W / MAC-100W

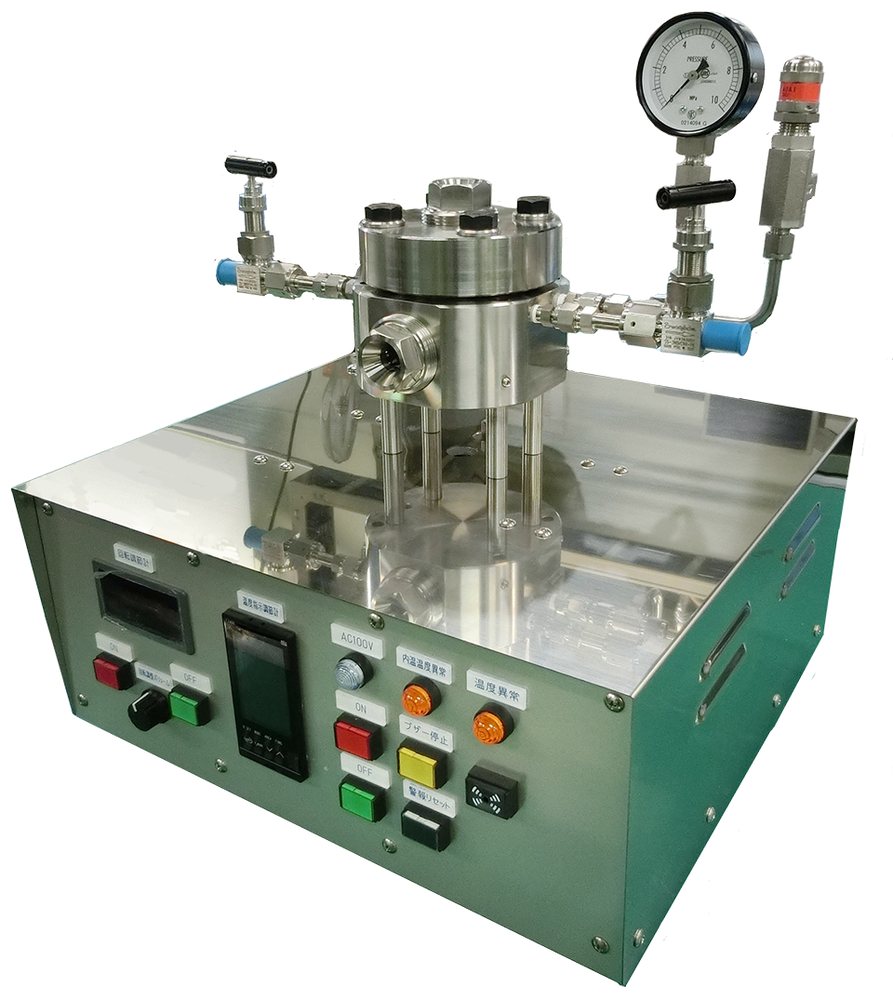

可視窓付き高圧セル MAC-75W・100W は、高圧セル内に試験片を入れ、最大4.0MPa・130℃の状態にして可視窓から観察できる卓上型の装置です。容量98mL（φ50×L50）、材質はSUS316・ハステロイC相当品。操作盤一体型で100V電源のため設置場所を選びません。株式会社AKICOの規格品で、カスタマイズにも対応します。
- 4.0MPa常用圧力
- 130℃常用温度
- 98mL容量
概要
高圧セル内に試験片を入れ、最大で4.0MPa・130℃の状態にすることができます。高圧セルには可視窓が付いており、中に入れた試験片の様子を観察できます。標準材質はSUS316ですが、SUS316Lやハステロイなどを選択できます。オプションとしてデータロガー、高圧セルの不動態化処理を用意しています。より高温高圧の観察が必要な場合は、個別設計の可視窓付き高圧セル（5mL〜500mL、150℃型・250℃型）をご検討ください。
主な仕様
| 型式 | MAC-75W・MAC-100W |
|---|---|
| 常用圧力 | 4.0MPa |
| 常用温度 | 130℃ |
| 容量 | 98mL（φ50 × L50） |
| 材質 | SUS316、ハステロイC相当品（SUS316L等も選択可） |
| 電源 | 100V |
| オプション | データロガー、高圧セル不動態化処理 |
特長
- 操作盤一体型でコンパクト・省スペース・低コスト
- 100V電源で設置場所を選ばない
- 可視窓から試験片の様子を観察できる
納入・実装例
可視窓付き高圧セル MAC-75W・100Wの実際の納入例です。いずれもお客様の実験条件に合わせた個別設計で製作しました。
可視窓付き高圧セル 断面図
高圧セルの断面構造です。試験片を入れるセル本体と、対面に配した可視窓、加熱部、圧力計の位置関係を示しています。
AKICO 共通の対応範囲
以下は機種によらず共通の対応範囲です。上の「主な仕様」がこの装置固有の数値、こちらが当社としての対応範囲です。
| 対応流体 | 水（H2O）、二酸化炭素（CO2）、ジメチルエーテル（DME）、窒素、アルゴン、水素、有機溶媒、スラリー、その他。可燃性ガス・毒性ガスにも対応（防爆設計） |
|---|---|
| 接液材質 | SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、インコネル、ジルコニア・先進セラミックスの組込み、その他合金 |
| 操作方式 | バッチ式・流通式（連続式）のいずれにも対応。装置形式はオートクレーブ式・カラム式・コイル式 |
| 撹拌方式 | マグネット式ノンシール撹拌（直結型・ベルト駆動型）、循環ポンプ、振盪、マグネチックスターラー。羽根はパドル・タービン・イカリ・リボン・ウズ巻カサ型ほか |
| 伝熱・熱源 | 胴密着ヒータ、電気炉、ブロックヒータ、防爆ヒータ、スチームジャケット、加熱コイル、流体加熱、空気加熱、温水加熱／電気・熱媒・蒸気・温水 |
| 適用法規 | 簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラー。どの区分に該当するかの判断からご相談いただけます |
| 検査・立会 | 全装置に対する構造健全性の計算と耐圧容器の安全計算を実施。高圧ガス保安法のガス設備検査受験に対応。繰返し荷重・高温・腐食環境下での性能を検証したうえで納入します |
| カスタマイズ | 全機種で対応。標準品の改造、既存装置への追加、架台・制御盤・配管・据付まで一括対応可。掲載外の装置もオーダーメイドで製作します |
| 対応範囲 | 基本計画 → 打合せ → 見積 → 設計・製作 → 組立・調整運転 → 検査 → 納品・据付。すべて東京都大田区の自社拠点で行います |
よくある質問
流体・温度・圧力・容量が決まっていなくても相談できますか？
できます。AKICOは標準機の販売ではなく個別設計が前提のため、「何をどう試したいか」の段階からご相談を受けています。適用法規の区分確認も、仕様が固まる前の打ち合わせ段階で行います。
接液部の材質は選べますか？
選べます。SUS304／SUS316、ハステロイ各種、Ni合金、チタン合金、その他の合金に対応します。耐食性・コスト・重量のバランスからご提案します。
高圧ガス保安法や圧力容器の法規対応はしてもらえますか？
対応します。簡易容器、小型圧力容器、第一種圧力容器、第二種圧力容器、高圧ガス保安法、ボイラーの各区分に対応した設計・製作を行っています。どの区分に該当するかの判断からご相談ください。
購入前に実機で試験できますか？
できます。PoCサービスとして、AKICO工場の実機を有料でレンタルし、購入前のデモ試験や受託試験を行えます。CO2超臨界流体実験装置（500mL・40MPa・150℃）、オートクレーブ AC-300A（300mL・40MPa・400℃）、超臨界乳化装置 SFW-E40S（40MPa・450℃・毎時1〜3L）が利用できます。
納入までどれくらいかかりますか？
仕様と規模によります。お問い合わせ → お打ち合わせ → お見積り → ご発注 → 設計・製作 → 組立・調整運転 → 納品・据付、の流れで進めます。据付・現地試運転まで当社が担当します。
