製品案内

装置構成必需品

多種多様な弁・ポンプ・継ぎ手など
自社製品だからこその対応力と信頼性

TV3-55シリーズ

概要

単品でのご利用に、そして当社の装置を構成する上での必需品をご紹介します（自社製品）。
装置を構成する上で自社製品のラインナップを充実させることは、メンテナンス性やトラブル対応力に繋がります。ストップ弁・圧力調整弁・流量調整弁・逆止弁／フィルター・循環ポンプ・ハンド式高圧ポンプ・注入装置・フラッシュ弁・継手まで、多彩なラインナップがございます。
オプションで、その他の仕様・機器の設計をいたします。バルブをはじめとする高圧機器は、長年のノウハウと実績に基づいて、設計・製作しています。



ストップ弁 >> 圧力調整弁 >> 流量調整弁 >> 逆止弁／フィルター >>
循環ポンプ >> ハンド式高圧ポンプ >> 注入装置 >> フラッシュ弁 >>

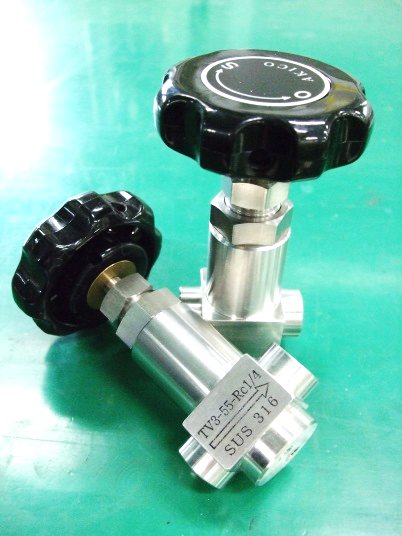

ストップ弁

品名 高温高圧ストップ弁
型式 TV3-55シリーズ TV6-40シリーズ
設計圧力 MAX. 40MPa ※
設計温度 MAX. 300℃ ※
内口径 Φ3㎜ Φ6㎜
接液（ガス）材質 SUS316・PTFE（テフロン）・L730（カーボン）
用途・特長 ニードル型の弁スピンドルにより流量調整が可能なストップ弁です。高温高圧装置のライン、オートクレーブのリーク弁などに最適です。
ハンドル開閉による、弁スピンドルの動きは上下動のみで回転を伴いません。（二重ネジ型スピンドル構造）
オプション ・各種変換継手
（AKICO・Swagelok・その他）
・高圧ガス保安法　ガス設備検査受験
※さらに高温高圧タイプもございます



TV3-55シリーズ

圧力調整弁

品名 高圧型保圧弁 高圧型減圧弁
型式 HPBシリーズ HPRシリーズ
設計圧力 50MPa
調整圧力 4～45MPa（HP□※-500型）　※□内はB又はP
接液（ガス）材質 SUS316・PTFE（テフロン）・PCTFE（ダイフロン）
用途・特長 装置末端やポンプ吐出部に取り付けて、系の圧力保持や調整を行う圧力調整弁です。 ボンベやプロセスラインに取り付けて、ガスの供給圧力を調整する圧力調整弁です。
接液（ガス）部にはゴムを一切使用しません。
ハンドルの絞り加減（回転数）で圧力を簡単に調整出来ます。
オプション ・各種変換継手（AKICO・Swagelok・その他）
・卓上型専用取付台（パネルマウントリング付）
・専用鋳込みヒータ（CO2用）
・圧力計（減圧弁用）
・高圧ガス保安法　ガス設備検査受験

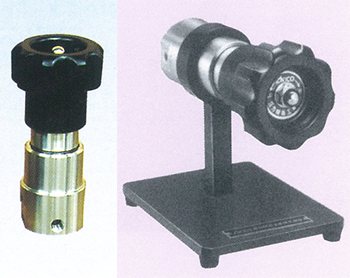

高圧型保圧弁（1次圧調整弁）

高圧型減圧弁（二次圧調整弁）

流量調整弁

品名 高温高圧 微量流量調整弁
型式 NV3-50シリーズ
設計圧力 MAX. 40MPa ※
調整圧力 MAX. 300℃ ※
内口径 Φ3㎜
接液（ガス）材質 SUS316・超硬・PTFE（テフロン）・L730（カーボン）
用途・特長 ニードル型の弁スピンドルによる流量調整弁です。
ストップ弁の機能はありません。
微小テーパ角のロングスピンドル弁で、微量流量の調整に最適です。CO2超臨界装置の末端にも使用されます。
ハンドル開閉による、弁スピンドルの動きは上下動のみで回転を伴いません。（二重ネジ型スピンドル構造）
オプション ・各種変換継手（AKICO・Swagelok・その他）
・ボディ専用ヒータで加熱出来ます
・高圧ガス保安法　ガス設備検査受験
※さらに高温高圧タイプもございます

逆止弁／フィルター

品名 高圧逆止弁 高圧フィルター
型式 CV3-45シリーズ FV3-45シリーズ
設計圧力 MAX. 40MPa ※
調整圧力 MAX. 300℃ ※
内口径 Φ3㎜
接液（ガス）材質 SUS316・セラミック・PTFE（テフロン）
用途・特長 ボール自重でシールを形成
（縦向き設置のみ）
装置ライン配管に設置して
プロセスの逆流を防止		 円筒底付の焼結金属濾過
（縦向き・横向き設置可）
装置ライン配管に設置して
流体の夾雑物をろ過
オプション ・各種変換継手（AKICO・Swagelok・その他）
・ボディ専用ヒータで加熱出来ます
・高圧ガス保安法　ガス設備検査受験
※さらに高温高圧タイプもございます

循環ポンプ

形式 卓上型 水中型 恒温槽型
設計圧力 MAX. 40MPa
設計温度 MAX. 300℃
口径 Φ22㎜
行程 100㎜ ／ 150㎜
接液（ガス）材質 SUS316・セラミック・PTFE（テフロン）・L730（カーボン）
用途・特長 既存の装置への追加などに便利 温水中など高精度な温度で使用 恒温槽内での
高温雰囲気使用
往復動式ピストンで、装置ラインの高圧系流体を循環するものです。溶解度測定装置、高圧気液平衡測定装置などには欠かせません。
オプション
・各種変換継手（AKICO・Swagelok・その他）
・専用架台（卓上型・水中型・恒温槽型）
・２連式もございます
・高圧ガス保安法　ガス設備検査受験

循環ポンプの用途・吐出量

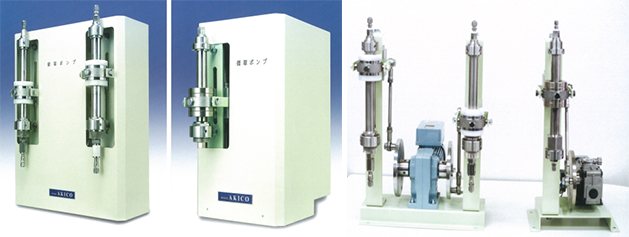

卓上型循環ポンプ

ハンド式高圧ポンプ

型式 HP-300 HP-600 HP-1000 HP-2000
吐出圧力 30MPa 60MPa 100MPa 200MPa
設計温度 40℃
口径 Φ5 ～ Φ12.5㎜
吐出量 1 ～ 6mℓ／（1 ストロークあたり）
接液（ガス）材質 SUS316・フッ素ゴム・PTFE（テフロン）
タンク容量 5ℓ
用途・特長 往復動式のピストンポンプで、装置ラインへ液体を高圧注入するものです。機器の耐圧検査には欠かせません。
オプション ・各種変換継手（AKICO・Swagelok・その他）
・専用架台（卓上型・据置型・装置組込型）
・各種圧力計・バルブ・タンクなど
・２連式もございます

基本構造

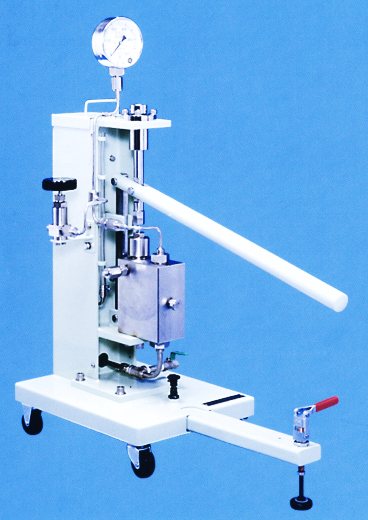

HP-600



２連式・HP-300

注入装置

型式 手動式 電動式 エアー駆動式
設計圧力 MAX. 40MPa
（口径等 諸条件による）		 MAX. 5MPa
設計温度 MAX. 150℃ MAX. 40℃
口径 Φ7 ～ Φ35㎜ Φ128㎜
行程 MAX. 300㎜ MAX. 600㎜
接液（ガス）材質 SUS316・フッ素ゴム・PTFE（テフロン）
用途・特長 往復動式のピストン注入器で、装置ラインへの高圧注入と回収を行うものです。液体・気体・スラリーなど 多様な流体に対応致します。アクチュエータ型はリミットSW付インバータ駆動で寸動停止・速度可変が可能です。
粉体などを高圧プレスする製品への応用も可能
オプション ・各種変換継手（AKICO・Swagelok・その他）
・専用架台（卓上型・据置型・装置組込型）
・注入容量計（パルスセンサ取込）、各種圧力計
・シリンダージャケット・バルブ・ガラスポットなど
・インバータ及び制御盤
・２連式もございます
・高圧ガス保安法　ガス設備検査受験

手動式・縦型・50mℓ

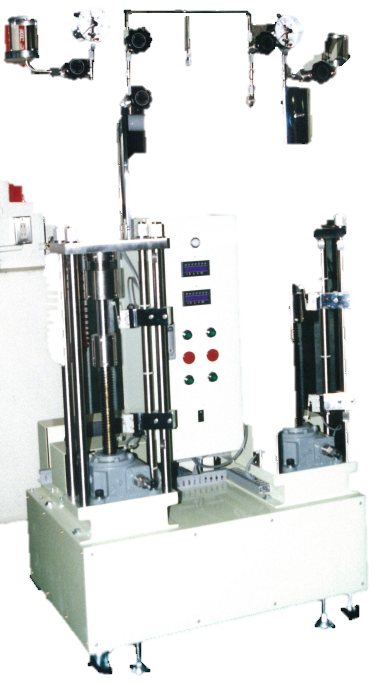

電動式・縦型・300mℓ×2

エアー駆動式・縦型・8ℓ



手動式・横型・50mℓ

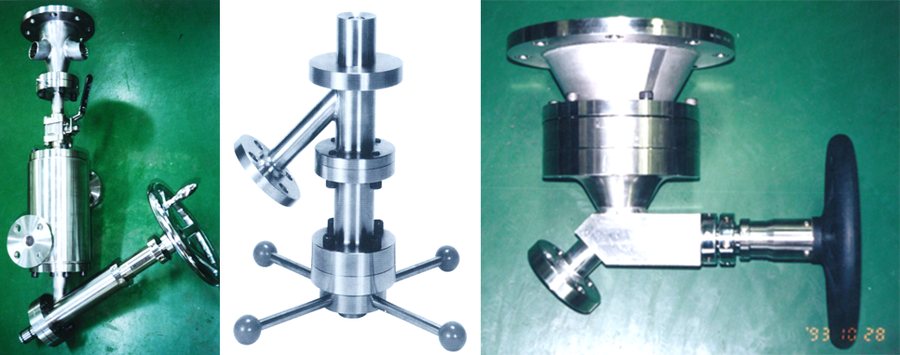

フラッシュ弁

型式 FV-5-300K-M FV-8-300K-M FV-10-200K-M
設計圧力 F.V ～ 30MPa F.V ～ 20MPa
設計温度 250℃
口径 Φ5㎜ Φ8㎜ Φ10㎜
接液（ガス）材質 SUS316・メタルシートSUS316



型式 FV-15-150K-M FV-20-150K-M FV-25-150K-M
設計圧力 F.V ～ 15MPa
設計温度 250℃
口径 Φ15㎜ Φ20㎜ Φ25㎜
接液（ガス）材質 SUS316・メタルシートSUS316



型式 FV-15-100K-T FV-20-100K-T FV-25-75K-T
設計圧力 F.V ～ 10MPa F.V ～ 7.5MPa
設計温度 120℃
口径 Φ15㎜ Φ20㎜ Φ25㎜
接液（ガス）材質 SUS316・ソフトシートPTFE



型式 FV-30-75K-T FV-40-50K-T FV-50-50K-T
設計圧力 F.V ～ 7.5MPa F.V ～ 5MPa
設計温度 120℃
口径 Φ30㎜ Φ40㎜ Φ50㎜
接液（ガス）材質 SUS316・ソフトシートPTFE



型式 FV-5-300K-M FV-8-300K-M FV-10-200K-M
設計圧力 F.V ～ 30MPa F.V ～ 20MPa
設計温度 250℃
口径 Φ5㎜ Φ8㎜ Φ10㎜
接液（ガス）材質 SUS316・メタルシートSUS316



型式 FV-60-30K-T
設計圧力 F.V ～ 3MPa
設計温度 120℃
口径 Φ60㎜
接液（ガス）材質 SUS316・ソフトシートPTFE

フラッシュ弁　共通仕様

用途・特長
オートクレーブ（圧力容器）の急速排出弁として開発・設計いたしました。発砲材をはじめとするポリマー樹脂の生産では、急速かつ確実に排出することが肝要となります。
小型実験用オートクレーブから生産用オートクレーブまで多彩なラインナップでお応えいたします。
弁・弁座の交換が容易で、加圧中でも開閉が可能です。
フランジ形状
複雑形状・曲がりも検討いたします。
適用法規
高圧ガス保安法　ガス設備検査受験
（その他のガス・可燃性ガス・毒性ガス）
